Rozdzielacz 10-obw mosiądz z przepływomierzami i armaturą

Rozdzielacz 10-obw mosiądz z przepływomierzami i armaturą

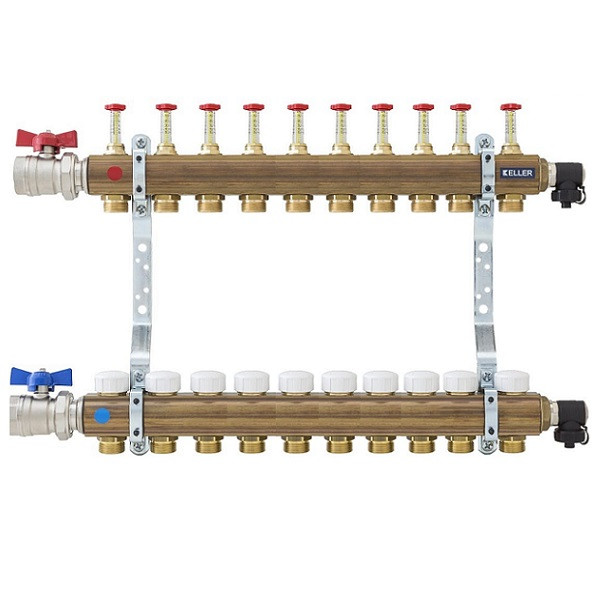

Rozdzielacz zbudowany jest z dwóch belek wykonanych z mosiądzu CW617N o profilu 1”. Górna belka, będąca częścią zasilającą, wyposażona jest w przepływomierze regulacyjne, które umożliwiają dokładne ustalenie przepływu wody w zakresie od 0,5 do 5,0 l/min. Dodatkowo, belka ta posiada nyple mosiężne z gwintem zewnętrznym G3/4”, pasujące do śrubunków Eurokonus o rozstawie 50 mm. Dolna belka, czyli część powrotna rozdzielacza, zawiera zawory przeznaczone do siłowników elektrycznych z gwintem M30x1,5 mm oraz nyple mosiężne z takim samym gwintem, co ułatwia montaż i zapewnia efektywność pracy systemu. Rozdzielacz wyposażony jest także w dodatkowe elementy, takie jak zawory kulowe i spustowo-odpowietrzające, co zwiększa jego funkcjonalność.

Cechy produktu:

• Górna belka zasilająca zawiera przepływomierze regulacyjne (zakres nastaw 0,5 – 5,0 l/min) oraz nyple mosiężne (CW617N) z gwintem zewnętrznym G3/4” pod śrubunki Eurokonus (rozstaw 50 mm).
• Dolna belka powrotna wyposażona jest w zawory dla siłowników elektrycznych (gwint M30x1,5 mm, skok pracy 4 mm, wymagana siła nacisku 90 N) oraz nyple mosiężne (CW617N) z gwintem zewnętrznym G3/4” pod śrubunki Eurokonus (rozstaw 50 mm).
• Zawory oryginalnie wyposażone są w tworzywowe pokrętła do ręcznego odcięcia przepływu.
• Każda belka posiada ręczny zawór spustowo-odpowietrzający umieszczony po prawej stronie rozdzielacza oraz dwa zawory kulowe GW 1” po lewej stronie.
• Belki spięte są obejmami z ocynkowanej stali, ustalającymi rozstaw osi na 235 mm w pionie i 25 mm w poziomie, wyposażone w elastomerowe wkładki tłumiące drgania.
• Obejmy posiadają dwa otwory montażowe o średnicy 8,5 mm i rozstawie 64 mm.
• Rozdzielacz nadaje się do stosowania w instalacjach z wodą oraz roztworami glikoli (do 50%) o temperaturze roboczej do 70°C i ciśnieniu nie przekraczającym 6 bar.
• Produkt dostarczany jest w opakowaniu kartonowym wraz z instrukcją. Przed montażem konieczne jest dokręcenie zaworów kulowych do belek oraz odwrócenie górnej belki przepływomierzami do góry.
