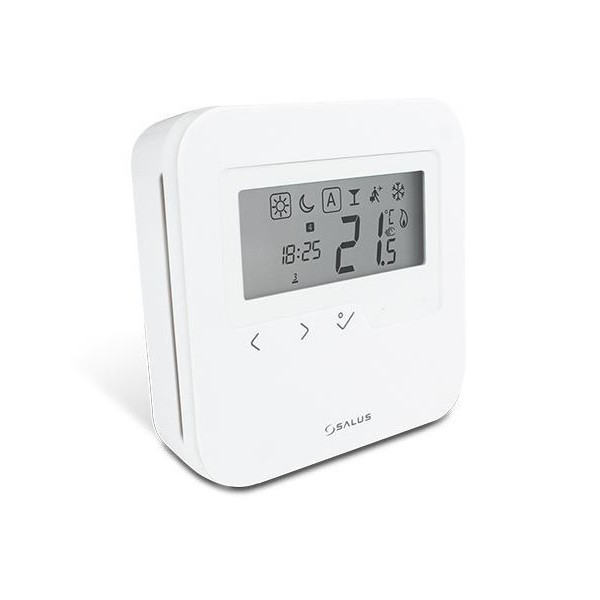

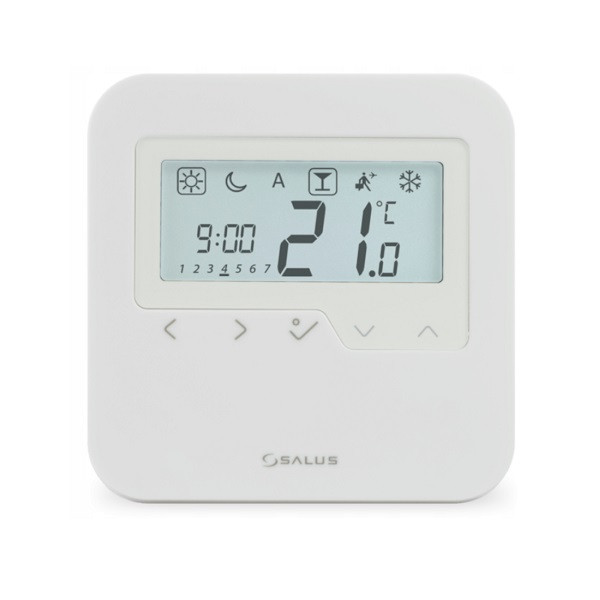

Regulator temperatury HTRP230V SALUS tygodniowy z wyświetlaczem

Regulator temperatury HTRP230V SALUS tygodniowy z wyświetlaczem

Regulator temperatury montowany na ścianie przeznaczony jest do zarządzania systemem ogrzewania/chłodzenia o dużej bezwładności cieplnej. Łączy się go z przewodową listwą sterującą taką jak KL06, KL08NSB, CB500X.

Regulator umożliwia tworzenie spersonalizowanych harmonogramów działania. Może on sterować codziennymi ustawieniami regulatorów poprzez wysyłanie przez listwę sterującą sygnału NSB (nocne obniżenie temperatury), przestawiając je na tryb oszczędnościowy. Harmonogram czasowy jest wtedy wspólny dla wszystkich podłączonych regulatorów (zgodnie z ustawieniami tygodniowymi), ale temperatury są dostosowywane osobno na każdym regulatorze.

Sterowanie PWM

Sterowanie PWM jest algorytmem kontroli bardziej stabilnym niż prosta, dwustanowa histereza, która nie zapewnia wysokiej precyzji działania.

PWM, będąc systemem dwustanowym włącz/wyłącz, wyróżnia się jednak obecnością kluczowego parametru – czasu działania ogrzewania. Długość pracy systemu grzewczego jest określana przez różnicę między temperaturą ustawioną, a aktualną. Sterownik, korzystając z formuł matematycznych, określa, jak długo system grzewczy powinien być aktywny, aby utrzymać żądaną temperaturę. Proces ten opiera się na tabeli wzorów zdefiniowanej na etapie projektowania.

Dzięki włączeniu do algorytmu czasu ogrzewania, PWM jest często stosowany do regulacji systemów ogrzewania podłogowego, które odznaczają się niską temperaturą powierzchni grzewczej i znaczną bezwładnością cieplną.

Regulator ten może być używany razem z innymi regulatorami opartymi na PWM (VS35, VS30, HTR, HTRS, BTRP, BTR, RT10) oraz z listwami przewodowymi takimi jak KL08NSB, CB500, CB500X, KL06.

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: TRIAC 0.5 A
• Sygnał wyjściowy: 230V AC 50 Hz
• Zakres regulacji temperatury: 5 - 35°C
• Dokładność wskazania temp.: 0.5°C
• Algorytm sterujący: PWM lub Histereza ±0.25°C lub ±0.5°C
• Komunikacja: Przewodowa
• Stopień ochrony: IP30

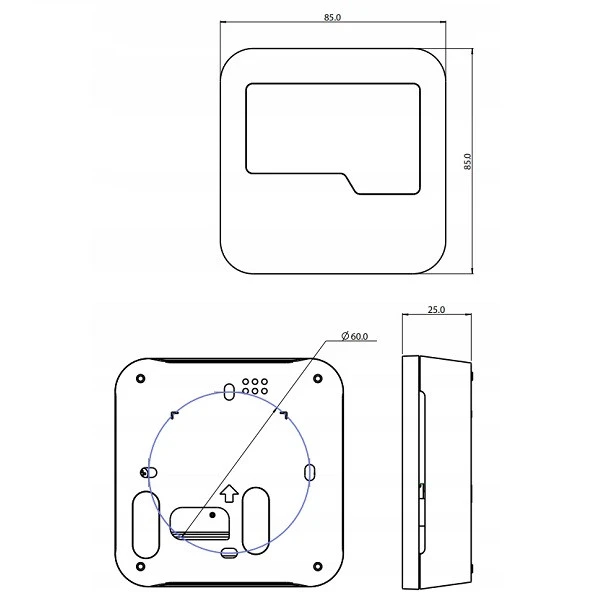

• Wymiary [mm]: 85 x 85 x 25
• Kolor obudowy: RAL 9010 (czysta biel)

Cechy produktu:

• Bezgłośna praca (TRIAC)
• Posiada algorytm sterujący PWM
• Ochrona przed zbyt wysoką lub zbyt niską temperaturą przy zastosowaniu dodatkowego czujnika podłogowego FS300
• Ochrona zaworów termostatycznych przed zastaniem (VP)
• Posiada wejście na dodatkowy czujnik temperatury
• Tryb ochrony przed zamarzaniem
• Tryb Party
• Tryb Wakacje
• Funkcja NSB(redukcja nocna - automatyczne obniżenie zadanej temperatury z komfortowej na ekonomiczną)
